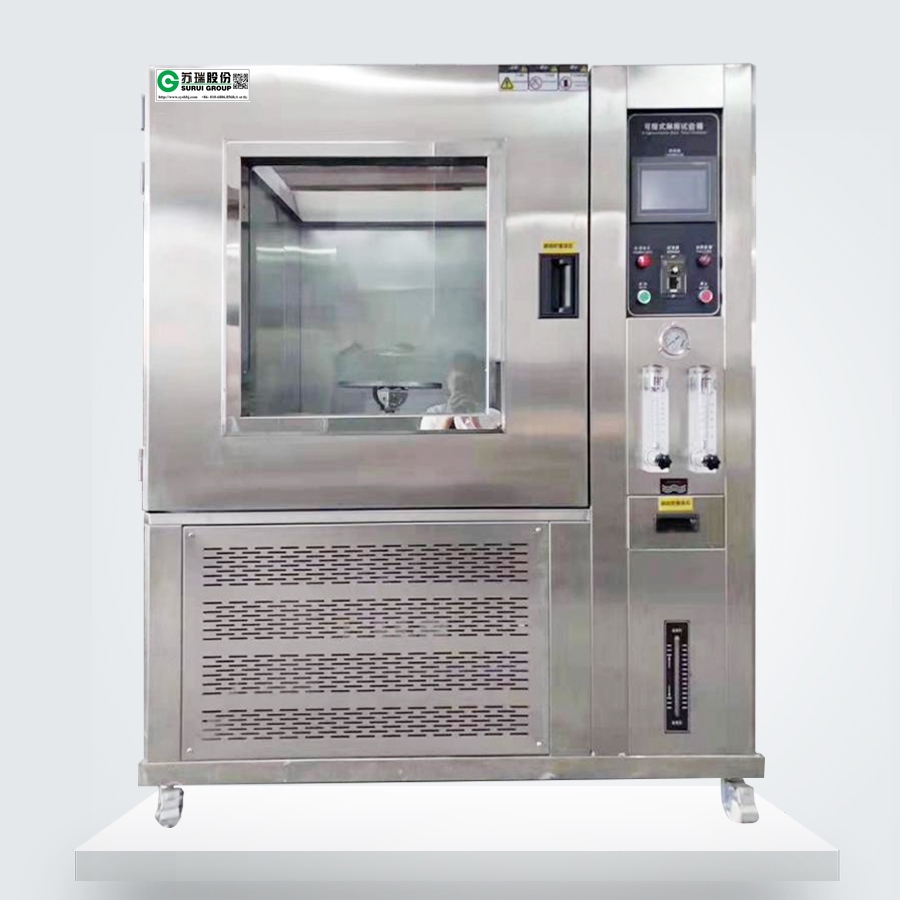

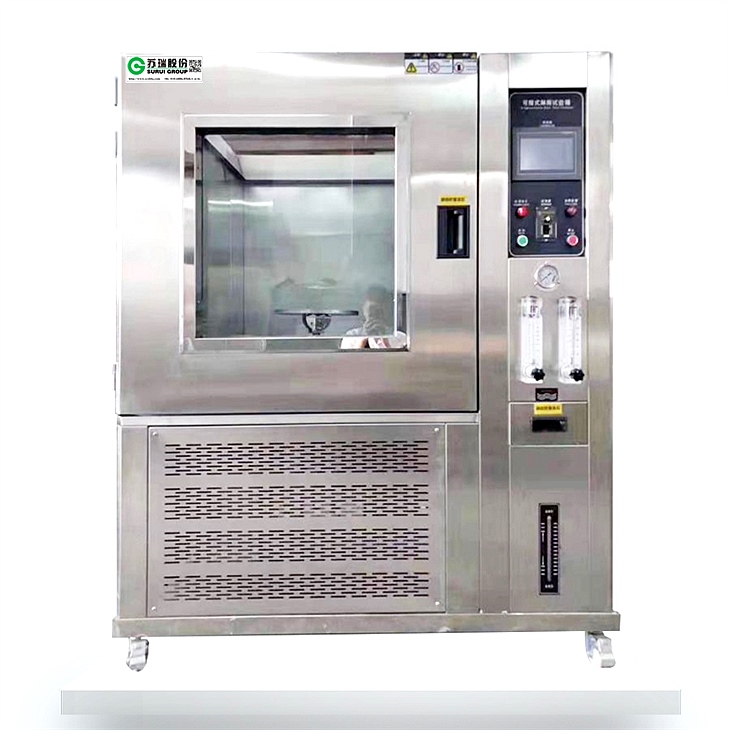

淋雨快色短视频Rain test chamber

淋雨快色短视频Rain test chamber

產品詳情




IPX12~IP34~IPX56~IPX9K

IPX9K



淋雨快色短视频的用途

      該淋雨快色短视频檢測設備主要用於對低壓電器、電工電子、汽車、摩托車、儀表等產品的外殼/密封圈進行水試後或水試期間的檢測,以確保淋雨快色短视频設備及元件的良好工作性能和技術狀況。同時產品在運輸或使用過程中可能會受雨水影響,為產品技術標準提供參考。應用在自然條件下,無強風速降雨、無高溫、無溫差條件下的人工淋雨試驗,可有效地防止試件大量滲漏。

箱體結構特點

機箱式采用數控機床加工成型,淋雨快色短视频的外觀形狀美觀,並采用無反作用的手柄,操作簡單便捷。

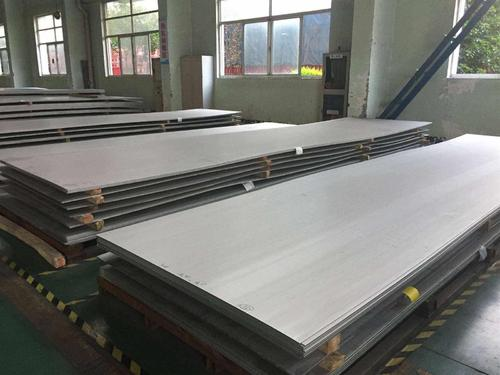

內膽采用先進的SUS304不鏽鋼拉絲麵板,增加了外觀的質感和清潔度。

大尺寸觀察視窗附燈保持箱內明亮,並利用發熱體內嵌鋼化玻璃,隨時觀察淋雨快色短视频的箱內狀況清楚。

機箱左側配有直徑50mm或100mm的測試孔,可用於外接測試電源或信號線。

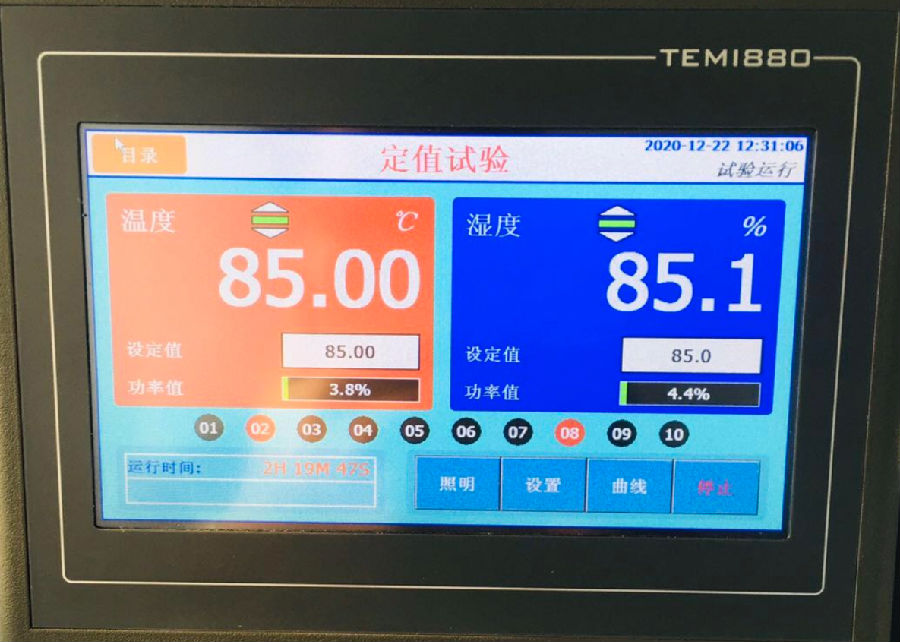

淋雨快色短视频的控製器


型號規格Model and specification

型 號

SRXL-500

SRXL-010


工作室尺寸mm

800×800×800(深寬高)

1000×1000×1000(深寬高)


外型尺寸mm

1100×1200×1750(深寬高)

1200×1350×1900(深寬高)


IPX56外型尺寸mm

4100×1350×1700(深寬高)

4300×1550×1900(深寬高)

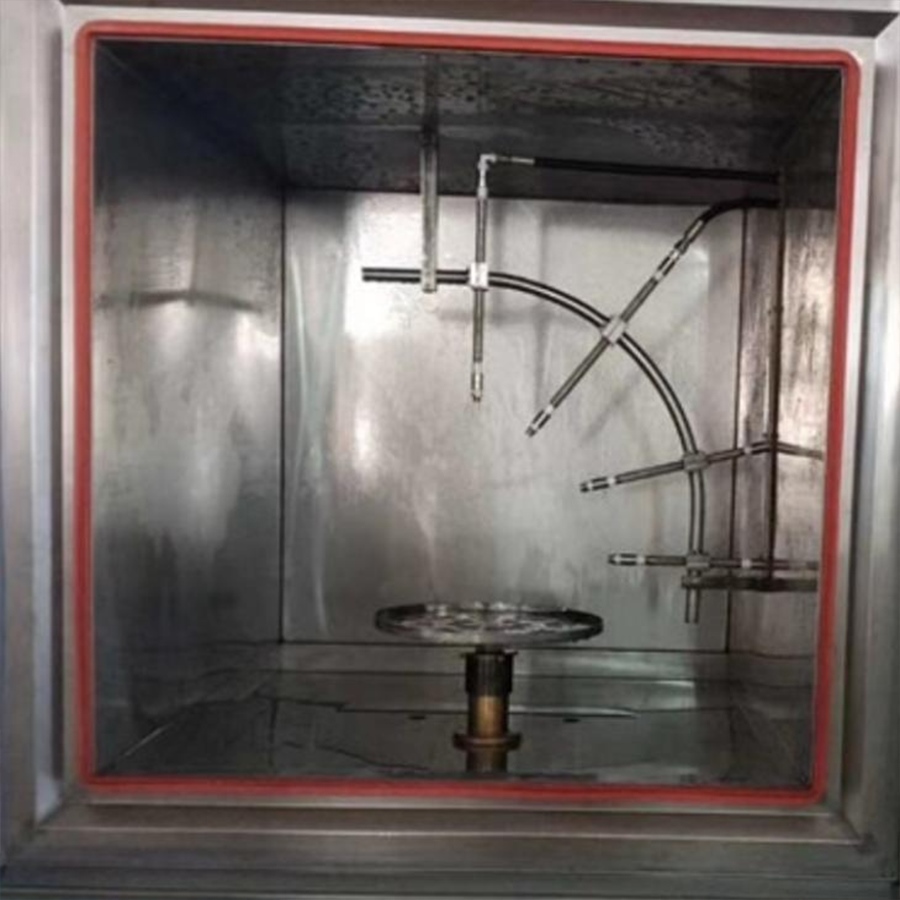

IPX3~IPX4

IPX9K

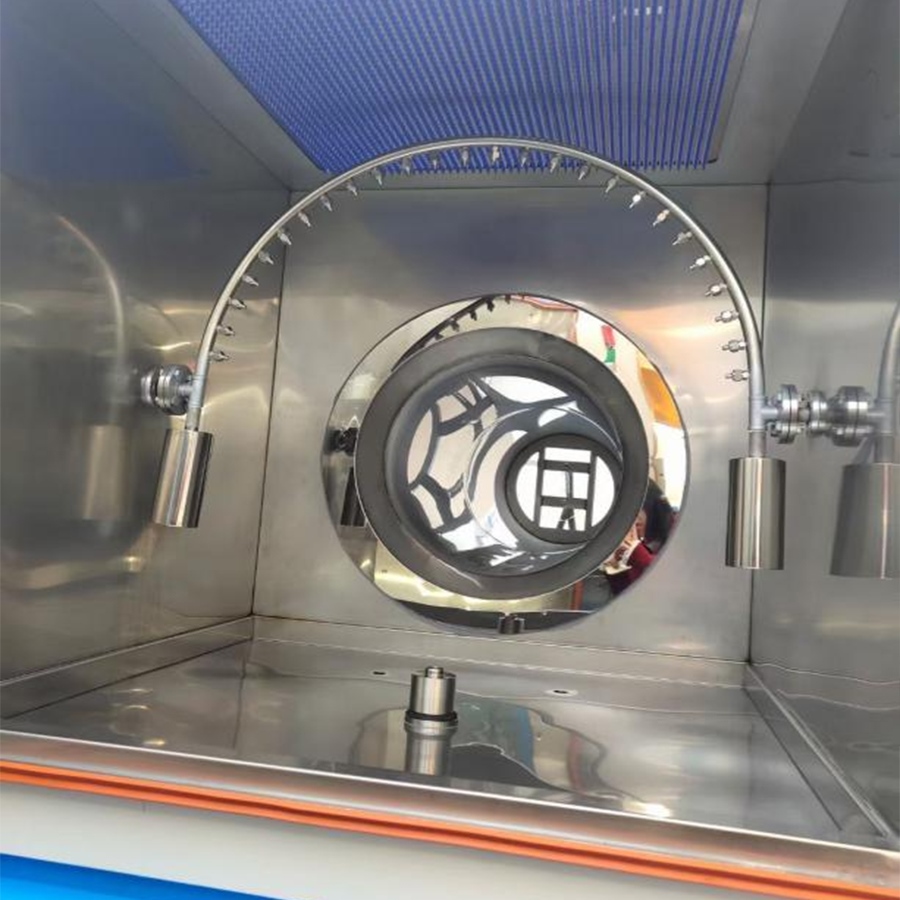

噴水環半徑

R600mm

R700mm


管徑

φ16mm

φ1.8mm(異型噴頭)


噴水孔徑

φ0.4mm

扁束噴嘴4個,90度平麵內間隔30度安裝


孔徑間距

50mm

距中心100mm~150mm,可調節


擺管搖幅

0~340°(360相近值)可調

試驗方法:水壓:8000~10000kPa,水溫度80ºC±5℃的防護,以30度的角度遞進(四個高壓噴嘴:0,30,60和90度),在每個角度持續30秒,共120秒(2分鍾)


擺杆調速

無級


轉盤尺寸

φ500㎜圓型轉盤


試驗台轉速

1~17r/min數控可調

1~10r/min數控可調


淋雨水壓

80-100KPa

水壓:8000~10000kPa


總流量:

0.067~0.047L/MIN*孔數

14~16L/min可設定

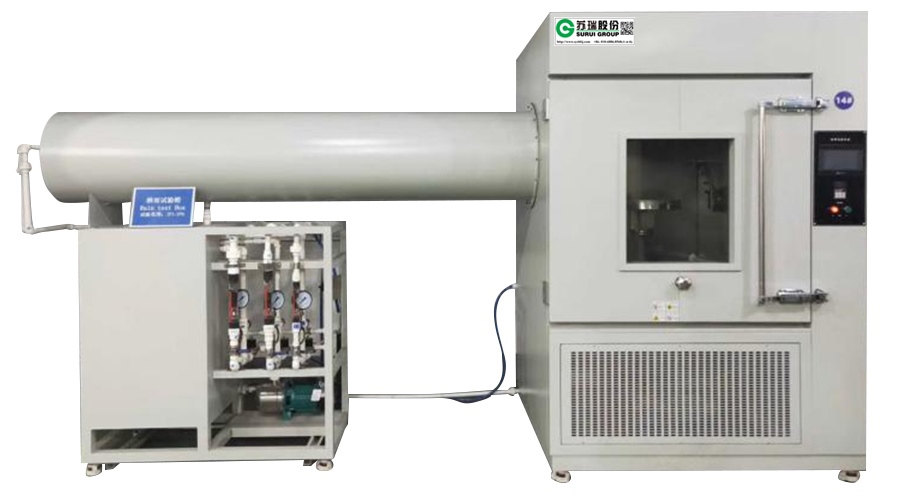

IPX5、X6衝水試驗裝置  技術指標:

IPX5等級噴水孔徑:φ6.3mm(一隻)

IPX6等級噴水孔徑:φ12.5mm(一隻)

噴管:不鏽鋼管

噴水控製:噴停控製方式

噴射距離:2500㎜

圓筒直徑:φ600mm

噴水管徑:φ32mm

噴水流量:IPX5:12.5±2(L/min)  IPX6:100±10(L/min)

噴水持續時間:0~9999min(可調)




一體式結構,上部分為工作室,下部分為機械室,右側為電控櫃


保溫層采用優質玻璃纖維棉,厚度為10mm


箱體底部設有可固定式PU活動輪


箱門上配有雙麵到點膜多層中空玻璃視窗1個,設有加熱除霜、防凝露裝置,照明裝置,觀察窗尺寸為200(W)*300(H) mm


箱門連接框采用不鏽鋼一體連接框,內設有加熱除霜防凝露加熱裝置

箱門下方設有接水盤,接水盤內設有排水孔





控製器

進口觸摸屏P、I、D +S、S、R.微電腦集成控製器

(溫度)流量、時間控製顯示屏


精度範圍(IPX9K)

設定精度:溫度±0.1℃,指示精度:溫度±0.1℃,解析度:±0.1℃


傳感器(IPX9K)

鉑金電阻 PT100Ω/MV


加熱係統(IPX9K)

BT(H)C平衡調溫方式

當水溫經過噴嘴對試樣進行熱蒸氣衝刷測試後,低於80±5℃,回流到水箱時,水箱的加熱係統自動加熱(4KW),在短時間內維持水溫在80±5℃,以保證試驗的水溫正常循環運行。觸摸屏控製器可設定顯示水的溫度。




機械室

高壓水泵、水箱、調速電機、變頻器、高溫高壓電磁流量計、水溫控製裝置等


流量(壓力)時間  控製係統(IPX9K)

高壓水泵→三通→噴嘴和平衡壓力出口→電磁流量計(壓力表,100bar)→分四路(分別由電磁閥控製,電磁閥通過設定時間→由控製器控製)→以30度的角度遞進(四個高壓噴嘴:0,30,60和90度),在每個角度持續30秒,共120秒(2分鍾),循環工作。


供水係統

循環使用,水位控製,進出口水閥。(要定時更換水)


使


外箱材質

SUS304不鏽鋼霧麵線條發紋處理


內箱材質

SUS304不鏽鋼優質拉絲光板


保溫材質

聚胺脂硬質發泡、超細玻璃纖維綿


門框隔熱

雙層耐高低溫臭氧老化矽橡膠門密封條


標準配置

多層加熱觸霜附照明玻璃視窗1套、測試引線孔(50、100mm)1個


安全保護

漏電、短路、超溫、過載、過電流、缺水保護等


定時功能

0.1~999.9(S、M、H)可調


電源電壓

AC380V±10% 50±0.5Hz


使用環境溫度

5℃~+30℃ ≤85%R.H


經國家環境試驗設備質量監督檢測中心檢測,符合“環境試驗設備技術條件”係列國家標準中的:

QC/T413-2002《汽車電氣設備基本技術條件》

GB/T4942.1-2001《旋轉電機外殼保護分級(IP代碼)》

GB/T4942.2-93  《低壓電器外殼防護等級》

GB4208-93  外殼防護等級

GB10485-89  DIN40050、GB4706、IEC、MIL

IPX9K符合以下標準

DIN 40050-9-1993(IEC 529-1989) 道路車輛電氣設備 中定義的高壓/蒸氣噴射衝冼測試

DIN EN 60529-2000  外殼防護等級(國際防護等級代碼)

ISO16750-1-2006 道路車輛電氣及電子設備的環境條件和試驗(一般規定)

DIN40050-9 外殼防護等級IP 代碼

ISO20653 道路車輛-防護等級(IP 代碼)-電氣設備對外來物,水和接觸的防護

IEC60529 電器外殼保護分類等級(IP)碼

VW80106-2008 汽車上電氣和電子部件一般試驗條件

QC/T 417.1(2001)車用電線束插接器第1 部分
